什么是 OpenGL

为了调用 GPU 硬件进行高效的光栅化渲染，绘制图形，我们需要使用一些接口，来命令 GPU 帮助我们进行各种图形的绘制操作。

OpenGL(Open Graphics Library，开放图形库或者”开放式图形库“) 是用于渲染 2D、3D 矢量图形的跨语言、跨平台的应用程序编程接口（API）。这个接口由近 350 个不同的函数调用组成，用来从简单的二维图形绘制到复杂的三维景象。

OpenGL 的版本与驱动支持

就和 C++ 语言一样，OpenGL 的 API 是有许多版本的，每个版本 API 的制定，是由一个名叫 Khronos 的组织发布的。和 C++ 的 ISOCpp 一样，他们只负责制定 API，不负责实现，由各大硬件厂商的驱动来实现。

一般来说新版本都会尽量保留老的函数，但是 OpenGL 2.0 到 3.0 的跳跃是个例外，废除了大量的立即模式专用的一些过于迂腐的老函数，那些在引入新函数的同时依然兼容 2.0 老函数的称为兼容配置(compatible profile)，而只保留 3.0 中那些现代 API 函数的则称为核心配置(core profile)，意思是只保留核心功能。

OpenGL 版本历史变迁

GLSL 版本与 OpenGL 版本

OpenGL 2.0 的可编程管线，为了可编程，引入了着色器。其中片段着色器(fragment shader)允许用户自定义每个像素的颜色计算公式（故得名着色器），这个公式后来被人们称作 BRDF；而顶点着色器(vertex shader)允许用户自定义每个顶点的矩阵投影方式，修改顶点属性等。

古代 OpenGL

OpenGL 的接口（API）是有许多版本的。OpenGL 2.0 及以前的版本，称之为古代 OpenGL，例如：

glBegin(GL_POINTS);
glVertex3f(0.0f, 0.5f, 0.0f);
glVertex3f(0.5f, 0.0f, 0.0f);
glEnd();

由于我们是一个一个函数调用来传入顶点的坐标，颜色等信息，这种模式下的 OpenGL 又被称为立即模式（intermediate mode），立即模式是古代 OpenGL 特有的，效率低，且灵活性差，难以自定义新的属性。

glMatrixMode、glPushMatrix 和 glOrtho 等函数也是立即模式的 API 之一。

现代 OpenGL

OpenGL 3.0 及以后的版本，称之为现代 OpenGL，例如：

glGenVertexArrays(1, &vao);
glBindVertexArrays(vao);

特点是有非常多的各种 VAO，VBO，FBO，各种对象及其绑定（bind）操作。

安装 OpenGL

Windows 安装 OpenGL

安装 DirectX 运行时的同时会安装 OpenGL 驱动，只要安装了 DirectX 就安装了 OpenGL。

会在 C:\Windows\System32 中出现一个 opengl32.dll，这个就是 OpenGL 运行时，程序启动后会调用 LoadLibrary("opengl32.dll") 加载这个文件，并用 GetProcAddress 加载其中的 gl 函数。该 dll 文件只是运行时库，光这个文件没用，需要同时具有物理显卡驱动才能运行。

如果你没有显卡，想用低效的 mesa 软光栅，可以从网上下载另一个名叫 opengl32sw.dll 的文件，重命名以后覆盖这个 opengl32.dll 即可，但这样你将无法再使用物理显卡的硬件加速光栅化。

Linux 安装 OpenGL

Ubuntu:

sudo apt-get install libglu1-mesa-dev freeglut3-dev mesa-common-dev

Arch Linux：

sudo pacman -S freeglut glu libglvnd mesa glfw glm

OpenGL 头文件

古代 OpenGL 往往用这个系统自带的头文件：

#include <GL/gl.h>

这里面包含的都是些 OpenGL 2.0 以前版本的老函数，而不是具有现代 OpenGL 3.0 以上的新函数，如果我们想要用现代 OpenGL，就不能用这个头文件。

现代 OpenGL 没有头文件，而是必须使用 LoadLibraryA 手动去 OpenGL 的 DLL 里一个个加载那些函数，如果我们每用一个函数就得手动加载一下函数，那该多痛苦呀！

因此，有了 glad 和 glew 这样的第三方库，他们会在启动时加载所有的 OpenGL 函数，放到全局函数指针中去，这样当你使用时，就好像在调用一个普通的函数一样。

因此为了现代 OpenGL，我们必须选择一个 API 加载器，本课程选用了 glad，当你需要 OpenGL 函数时，不是去导入 <GL/gl.h> ，而是导入 <glad/glad.h> 作为替代：

#include <glad/glad.h>

glad 坑点

如果用 glad.h，就不要再导入古代的 gl.h 头文件了：

#include <GL/gl.h>  // 会和 glad 冲突

此外，glad 头文件必须在其他 gl 相关库的前面，例如：

#include <glad/glad.h>
#include <GLFW/glfw3.h>

建议自己的 glcommon.h 头文件里写这两行，然后用 gl 和 glfw 就导入这个 glcommon.h。

glad 介绍

glad 实际上是一个 python 包，他所做的是根据你指定的版本，生成加载 OpenGL 全部函数的 glad.c 和头文件 glad.h。

python -m pip install glad
​
python -m glad --out-path . --generator c --api gl=4.6 --profile compatibility

compatibility 是兼容版本。

glfw - 跨平台的 OpenGL 窗体管理库

https://github.com/glfw/glfw

GLFW 是配合 OpenGL 使用的轻量级工具程序库，缩写自 Graphics Library Framework（图形库框架）。GLFW 的主要功能是创建并管理窗口和 OpenGL 上下文，同时还提供了处理手柄、键盘、鼠标输入的功能。

注：实际上也支持创建 OpenGL ES 和 Vulkan 上下文。

glm - 仿 glsl 语法的数学矢量库

https://github.com/g-truc/glm

glm 和 glsl 的语法如出一辙，学会了 glsl 等于学会了 glm。此外，glm 还支持 SIMD，支持 CUDA。

术语

API：opengl、opengl es（嵌入式平台）、vulkan、metal、directx；

OpenGL 模式：compatible（兼容老功能）、core（只保留新功能）；

上下文创建：wgl（Wendous）、glx（Linux）、egl（嵌入式平台）；

窗口创建：glfw、glut；

API 加载器：glad、glew；

数学矢量库：glm；

着色器语言：glsl。

OpenGL 样板代码

初始化 GLFW

glfwInit();     // 初始化 GLFW 库

加上错误处理

if(!glfwInit()) {
  throw std::runtime_error("failed to initialize GLFW");
}

诸如 glfwInit 这样的 C 语言函数都约定，返回非 0 值表示正确。

创建一个窗口

GLFWwindow* window = glfwCreateWindow(640, 480, "Example", nullptr, nullptr);
if(!window) {
  glfwTerminate();
  throw std::runtime_error("GLFW failed to create window");
}

glfwMakeContextCurrent(window);	// 设置上下文

初始化 GLAD

有了上下文以后，就可以初始化 GLAD 这个库了。

// 初始化 GLAD，加载函数指针
gladLoadGL();

由于使用 glad/glad.h 而不是 GL/gl.h，必须先 gladLoadGL 后才能正常使用 gl 函数，如果不先 gladLoadGL 的话，gl 函数就还是空指针，试图调用他们就会直接崩溃。

注意：gladLoadGL 必须在 glfwMakeContextCurrent 之后，因为 GLAD 的初始化也是需要调用 gl 函数的，需要一个 OpenGL 上下文。

if(!gladLoadGL()) {
  glfwTerminate();    // 由于 glfwInit 在前，理论上是需要配套的 glfwTerminate 防止泄露
  throw std::runtime_error("GLAD failed to load GL functions");
}
​
printf("OpenGL version:", glGetString(GL_VERSION));  // 初始化完毕，打印一下版本号

检测窗口是否已经关闭

glfwInit();
glfwMakeContextCurrent(window);
gladLoadGL();

while(!glfwWindowShouldClose(window)) {
  // 画图
}

如果点击了 window 上的关闭按钮，glfwWindowShouldClose 就会返回 true。

拉去”最新事件“

加上了 glfwWindowShouldClose 判断也不会在点击关闭按钮时退出，因为 glfw 窗口有一个事件(event)系统，事件是从操作系统队列中取得的，如果不去主动获取，那么就不会知道一个"点击关闭按钮"的事件发生，因此我们必须在每次循环结束后使用 glfwPollEvents 从操作系统那里获取"最新事件"，才能让 glfwWindowShouldClose 生效。

while(!glfwWindowShouldClose(window)) {
  // 画图
  glfwPollEvents();
}

画图指令提交

gl 的画图函数为了高效，是有一个命令队列的，只有在调用 glFlush 时，才会把命令提交到驱动中去，并在窗口中显示。

while(!glfwWindowShouldClose(window)) {
  // 画图
  glFlush();
  glfwPollEvents();
}

以前的窗口都是单缓冲的，由于时代的进步，现在的 glfw 创建窗口默认都会创建双缓冲的窗口，需要调用 glfwSwapBuffers 代替 glFlush。

while(!glfwWindowShouldClose(window)) {
  // 画图
  glfwSwapBuffers(window);
  glfwPollEvents();
}

一般需要使用双缓冲(double buffer)的地方都是由于"生产者"和"消费者"供需不一致所造成的。在 OpenGL 中，生产者是我的画图函数，而消费者是显式图形的窗口。

空间坐标系

屏幕是二维的。计算机图形学普遍采用的是笛卡尔坐标系，其具有 x 轴和 y 轴两条相互垂直的直线。

在这种坐标系下，要确定二维空间中的一个点，就需要 x, y 两个坐标。在计算机中，会用浮点数表示。

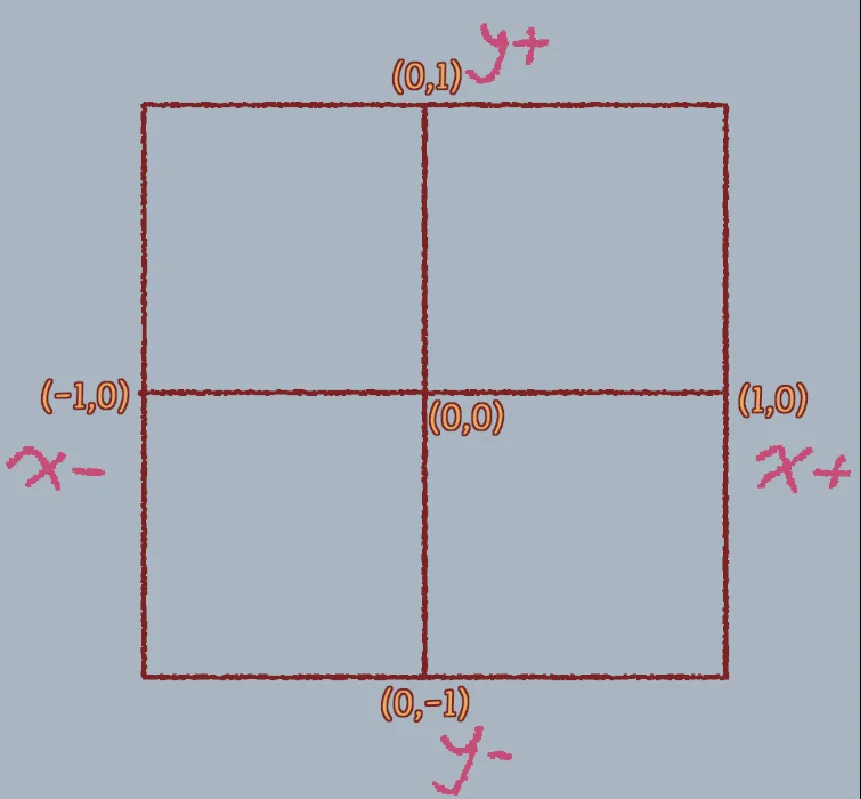

屏幕空间坐标的取值范围

由于计算机的显示器是一块固定大小的方形屏幕，x 和 y 坐标无法向两端无限延伸，是有范围的，不同的图形 API 对屏幕空间的 x 和 y 坐标范围规定也有所不同。OpenGL 中，规定 x 和 y 的取值为从 -1.0 到 1.0。x 轴正方向向右，y 轴正方向向上，屏幕中心为原点。

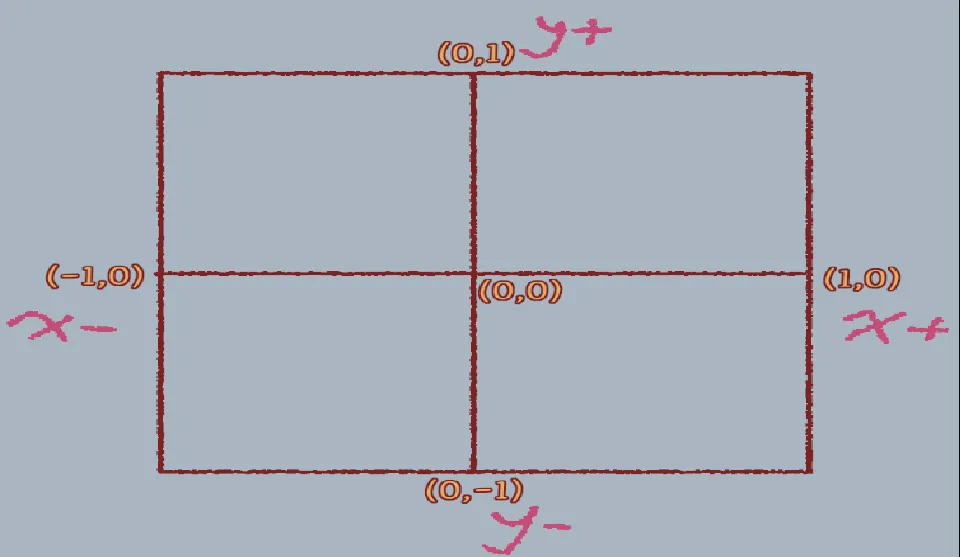

注意到我们计算机的显示器往往不是正方形的，通常是 16:9 的横向长方形(对于手机则是纵向长方形)，这种情况下 x 和 y 坐标取值依然不变，还是 -1.0 到 1.0。只是整体被压扁了。

空间离散化

显示器有一个重要参数叫做分辨率，例如显示器的分辨率是 1920 * 1080，意味着宽度（x方向）上有 1920 个像素点，高度（y方向）上有 1080 个像素点。

OpenGL 在绘制一个点时，就把你提供的浮点坐标 (x, y) 转换成像素的坐标：

round(x * 1920), round(y * 1080)

其中 round 是取整函数，求最接近的整数。

颜色离散化

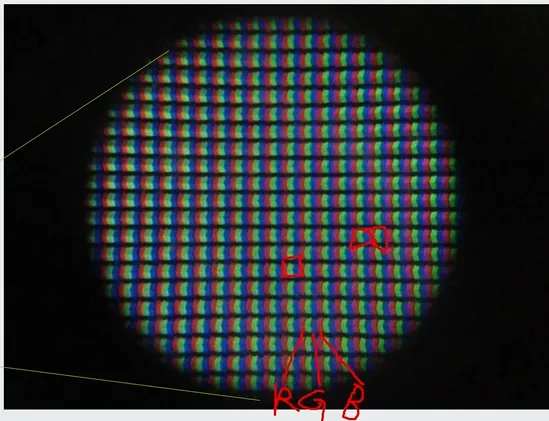

如果你近距离观察显示器，就会发现他实际上由一个个像素点组成，每一个像素点又都由红、绿、蓝三个 LED 灯组成，计算机通过调节三个 LED 灯不同亮度的组合，从远处看，就好像有各种不同的颜色一样。

这三个灯的亮度有 256 个档位可供调节，刚好对应于 8 位无符号整数 unsigned char 的表示范围 [0, 255]，因此会有"颜色就是 RGB"，"RGB 就是三个 uchar" 的说法。

Z 方向

OpenGL 规定朝向屏幕里面为 z 轴正方向。z 坐标越小的值越靠近人眼或者摄像头。

这是为了服务 OpenGL 的"深度测试"(depth test)功能，z 坐标也叫"深度"，点的 z 越大说明他"陷入屏幕越深"，也就是离人眼更远。

深度测试

由于光学规律，远处的物体会被近处的物体遮挡，OpenGL 为了模拟现实中的这种遮挡效果，会给每个像素除了 RGB 值外，额外加一个深度值的信息。

每次绘制一个点时，会检测当前点的 z 值是否小于缓冲中的深度值，如果小于等于则成功绘制，覆盖旧物体；否则认为该点被前景遮挡，放弃绘制新物体。

这种格式的图像又称 RGBD 图，在计算机视觉中非常有用，由于现有的 png 格式支持 alpha 透明度通道，深度值 D 通常会夺舍保存到 alpha 通道里。

深度图

所有像素点的深度可以组成一副新的图像，称为深度图。启用深度测试后，OpenGL 缓冲区不仅包含颜色信息，还包含一张深度图，用于剔除遮挡在前景后方的物体。

没有深度缓冲，图形的相互覆盖只能由绘制先后顺序决定，后来者居上。

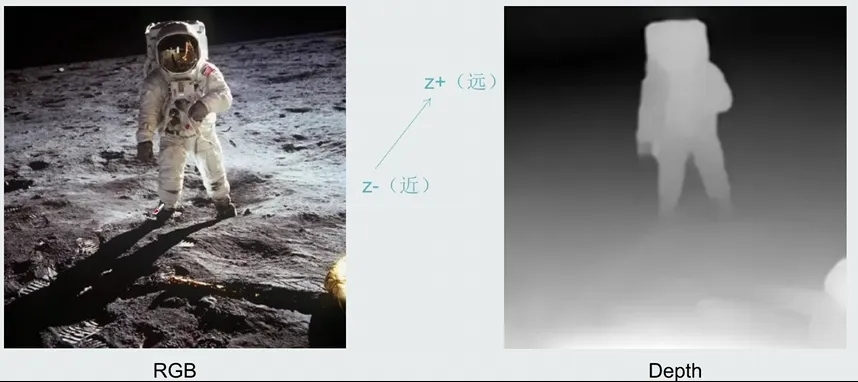

而启用了深度测试后，会根据像素点的 z 坐标来判断谁覆盖谁，例如图中的宇航员会覆盖他背后的月球表面，因为宇航员离摄像头更近，z 坐标更小。

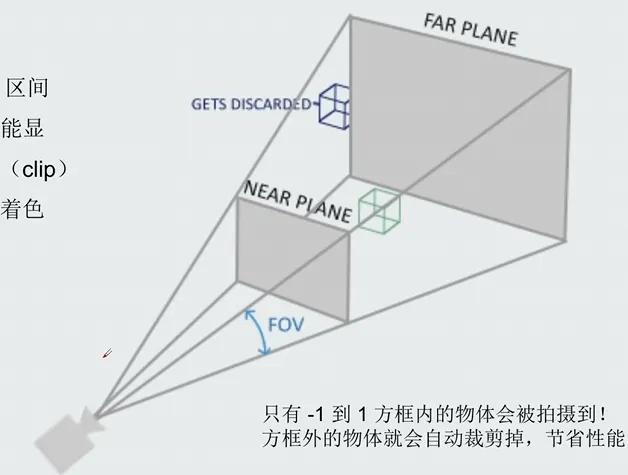

屏幕空间的裁剪

如果画了一个 x 或 y 坐标超出 [-1, 1] 区间的点，OpenGL 则会认为他已经不可能显示在屏幕上，所以会把这个点裁剪(clip)掉，不予显示，也不会对他进行任何着色器计算。

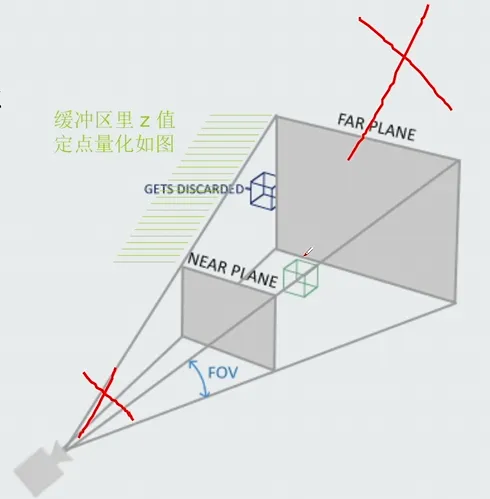

z 坐标超过 -1 到 1 范围的点会被"裁剪"掉。因为 OpenGL 的深度缓冲是有限精度的，通常是 24 位无符号整数，把 0 到 2^24 - 1 映射到 z 浮点坐标的 -1 到 1，如果 z 浮点坐标无限制，那么定点量化的深度缓冲就容纳不下了。

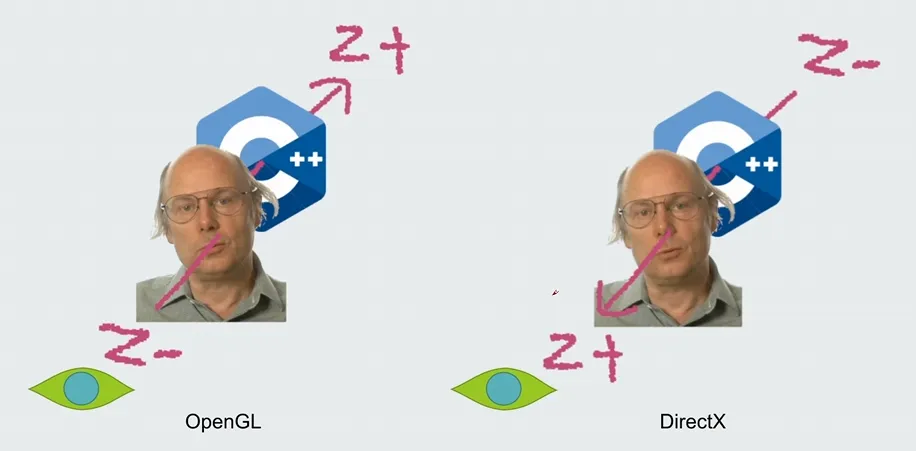

不同图形 API 规定的 Z 方向不同

世界空间坐标系

三维空间同样有笛卡尔坐标系，确定三维空间中的一个点，就需要 x, y, z 三个坐标。

绘制各种图形

三维世界到二维屏幕的转换

无论我们想要表现的图形空间是多么丰富多彩的三维世界，最终都需要投影到二维的屏幕上呈现给用户欣赏。

在三维世界坐标和二维屏幕（准确的说还是三维屏幕，其中 z 坐标用于深度检测）之间转换的，是一个矩阵，下一课中详细介绍投影矩阵等知识。

目前我们只考虑二维图形的绘制，在默认的配置下（没有手动指定过任何矩阵），OpenGL 会把我们输入的世界坐标直接当作屏幕空间坐标。

指定一个顶点坐标

要画一个点，可以用 glVertex3f 函数，他有三个参数，分别是你要画点的 x, y, z 坐标。

由于目前我们只是在二维屏幕上画图，也暂时不打算启用深度测试，z 坐标暂时没有意义，可以始终为 0。默认的配置下（也没有指定过矩阵），OpenGL 会把世界空间坐标直接当作屏幕空间坐标。

glVertex3f(0.0f, 0.0f, 0.0f);

在 (0, 0, 0) 坐标出绘制一个点，也就是在屏幕的中央绘制一个点。但是 0.0 这样的写法并不严谨，glVertex3f 的参数是 float 类型的，而 C 语言中带小数点的常量（如 3.14）默认是 double 类型的，此处发生了隐式类型转换，为了防止被转换（以及影响 auto 推导），建议在每个带小数点的常量后面加一个 f 后缀（如 3.14f），这样 C 语言就会把他视为 float 类型常数而不是 double 类型常数。

画一个点

光靠 glVertext3f 指定一个顶点坐标还没有用。OpenGL 支持多重绘图模式：

1. 点 GL_POINTS

2. 线 GL_LINES

3. 面 GL_TRIANGLES

我们可以用 glBegin(GL_xxx) 来指定一个绘图模式，然后通过 glVertex3f 指定这种模式下的一些顶点坐标，最后调用 glEnd() 结束绘制。

glBegin(GL_POINTS);
glVertex3f(0.0f, 0.0f, 0.0f);
glEnd();

默认只有一个像素。

glPointSize(64.0f);
glBegin(GL_POINTS);
glVertex3f(0.0f, 0.0f, 0.0f);
glEnd();

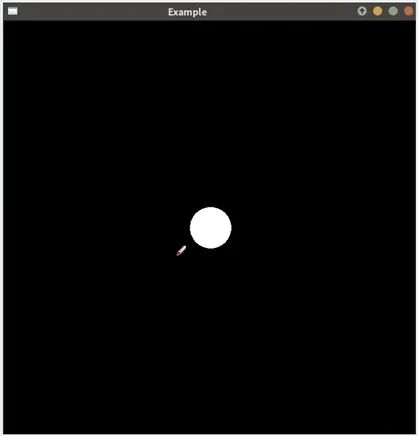

画一个直径 64 个像素，圆形的点

glEnable 函数可以启用 OpenGL 的一些特性，例如 GL_POINT_SMOOTH 会让点的形状变成圆形的（而不是默认的正方形）。

glEnable(GL_POINT_SMOOTH);
glPointSize(64.0f);
glBegin(GL_POINTS);
glVertex3f(0.0f, 0.0f, 0.0f);
glEnd();

启用抗锯齿

glEnable(GL_POINT_SMOOTH);
glEnable(GL_BLEND);
glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);
glPointSize(64.0f);
glBegin(GL_POINTS);
glVertex3f(0.0f, 0.0f, 0.0f);
glEnd();

状态机模型

一次设置，永久生效，直到再次设置或取消。

glEnable(GL_POINT_SMOOTH);
glEnable(GL_BLEND);
glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);
glPointSize(64.0f);

这些东西可以放在 main 函数里，因为 OpenGL 使用的是"状态机模型"，任何东西只需要设置一次，以后一直保持这个设置不变，直到你再调用或者 glDisable。

glfwMakeContextCurrent(window);
​
if(!gladLoadGLLoader((GLADloadproc)glfwGetProcAddress)) {
  glfwTerminate();
  std::cerr << "GLAD failed to load GL functions\n";
  return -1;
}
​
std::cerr << "OpenGL version: " << glGetString(GL_VERSION) << '\n';
​
CHECK_GL(glClear(GL_COLOR_BUFFER_BIT));
CHECK_GL(glEnable(GL_POINT_SMOOTH));
CHECK_GL(glEnable(GL_BLEND));
CHECK_GL(glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA));
CHECK_GL(glPointSize(64.0f));
​
while(!glfwWindowShouldClose(window)) {
  render();

  glwSwapBuffers(window);
  glfwPollEvents();
}

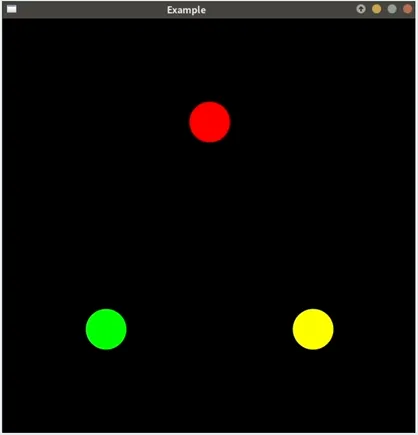

每个顶点指定不同的颜色

每个顶点可以通过 glColor3f 分别指定颜色，以 (R, G, B) 三个 0 到 1 之间的浮点数来指定：

glBegin(GL_POINTS);
glColor3f(1.0f, 0.0f, 0.0f);
glVertex3f(0.0f, 0.5f, 0.0f);
glColor3f(0.0f, 1.0f, 0.0f);
glVertext3f(-0.5f, -0.5f, 0.0f);
glColor3f(1.0f, 1.0f, 0.0f);
glVertex3f(0.5f, -0.5f, 0.0f);
glEnd();

画三角形

GL_POINTS 把每个坐标当作单独的点来绘制，而 GL_TRIANGLES 则是把三个坐标点连成一个三角形来绘制：

glBegin(GL_TRIANGLES);
glVertex3f(0.0f, 0.5f, 0.0f);
glVertex3f(-0.5f, -0.5f, 0.0f);
glVertex3f(0.5f, -0.5f, 0.0f);
glEnd();

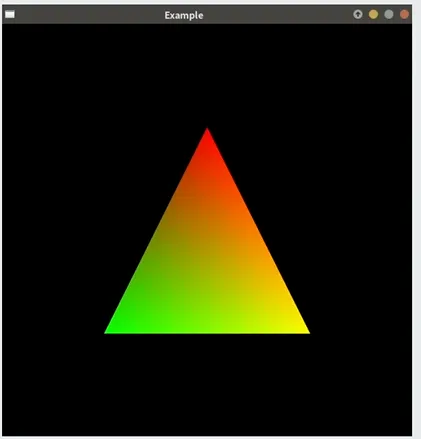

三角形的每个顶点若用 glColor3f 指定了颜色，则三角形会呈现渐变的效果。

glBegin(GL_TRIANGLES);
glColor3f(1.0f, 0.0f, 0.0f);
glVertex3f(0.0f, 0.5f, 0.0f);
glColor3f(0.0f, 1.0f, 0.0f);
glVertext3f(-0.5f, -0.5f, 0.0f);
glColor3f(1.0f, 1.0f, 0.0f);
glVertex3f(0.5f, -0.5f, 0.0f);
glEnd();

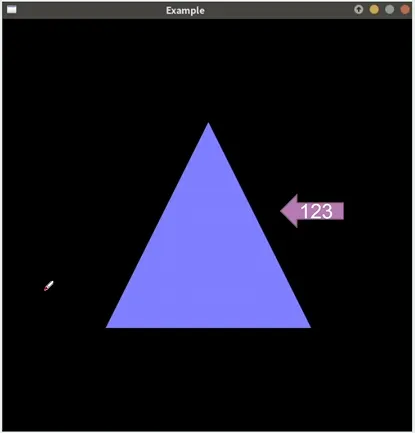

单一颜色填充

glBegin(GL_TRIANGLES);
glColor3f(0.5f, 0.5f, 1.0f);
gVertex3f(0.0f, 0.5f, 0.0f);
glVertex3f(-0.5f, -0.5f, 0.0f);
glVertex3f(0.5f, -0.5f, 0.0f);
glEnd();

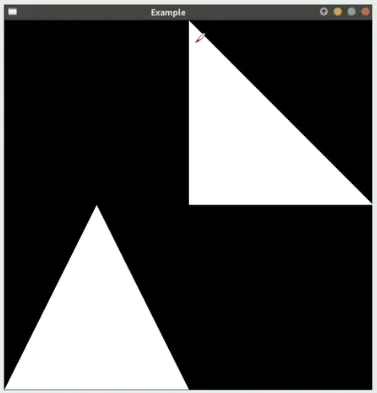

画多个三角形

要画 n 个三角形则指定 3n 个顶点坐标即可。GL_TRIANGLES 可以绘制多个三角形，但要求 glBegin 和 glEnd 之间的 glVertex3f 调用的数量必须是 3 的整数倍。

glBegin(GL_TRIANGLES);
glVertex3f(0.0f, 0.0f, 0.0f);
glVertex3f(0.0f, 1.0f, 0.0f);
glVertex3f(1.0f, 0.0f, 0.0f);
glVertex3f(-0.5f, 0.0f, 0.0f);
glVertex3f(-1.0f, -1.0f, -0.0f);
glVertex3f(0.0f, -1.0f, 0.0f);
glEnd();

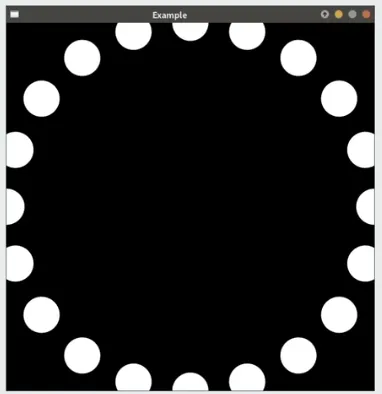

画一个圆

static void render() {
  glBegin(GL_POINTS);
  constexpr int n = 20;
  constexpr float pi = 3.1415926535897f;

  for(int i = 0; i < n; ++i) {
    float angle = i / (float)n * pi * 2;
    glVertex3f(sinf(angle), cosf(angle), 0.0f);
  }

  glEnd();
}

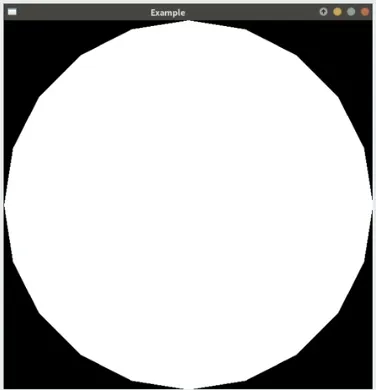

用一系列三角形实心地填充这个圆

glBegin(GL_TRIANGLES);
constexpr int n = 20;
constexpr float pi = 3.1415926535897f;
for(int i = 0; i < n; ++i) {
  float angle = i / (float)n * pi * 2;
  float angle_next = (i + 1) / (float)n * pi * 2;
  glVertex3f(0.0f, 0.0f, 0.0f);
  glVertex3f(sinf(angle), cosf(angle), 0.0f);
  glVertex3f(sinf(angle_next), cosf(angle_next), 0.0f);
}
glEnd();

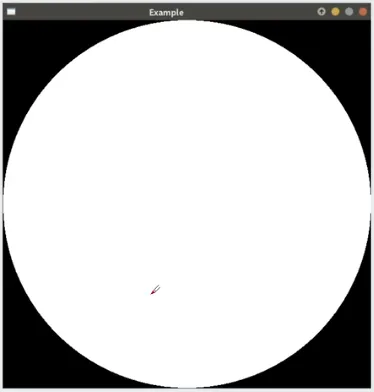

取点密度提升，用 100 边形画近似圆

glBegin(GL_TRIANGLES);
constexpr int n = 100;
constexpr float pi = 3.1415926535897f;
for(int i = 0; i < n; ++i) {
  float angle = i / (float)n * pi * 2;
  float angle_next = (i + 1) / (float)n * pi * 2;
  glVertex3f(0.0f, 0.0f, 0.0f);
  glVertex3f(sinf(angle), cosf(angle), 0.0f);
  glVertex3f(sinf(angle_next), cosf(angle_next), 0.0f);
}
glEnd();

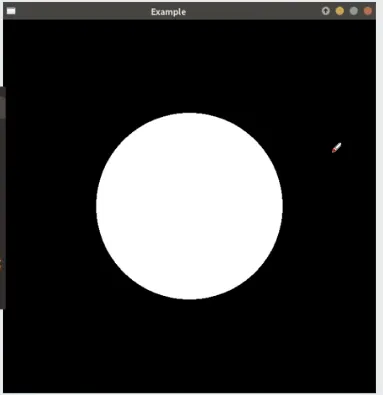

让圆半径为 0.5（单位：半屏宽度）

glBegin(GL_TRIANGLES);
constexpr int n = 100;
constexpr float pi = 3.1415926535897f;
float radius = 0.5f;
for(int i = 0; i < n; ++i) {
  float angle = i / (float)n * pi * 2;
  float angle_next = (i + 1) / (float)n * pi * 2;
  glVertex3f(0.0f, 0.0f, 0.0f);
  glVertex3f(radius * sinf(angle), radius * cosf(angle), 0.0f);
  glVertex3f(radius * sinf(angle_next), radius * cosf(angle_next), 0.0f);
}
glEnd();

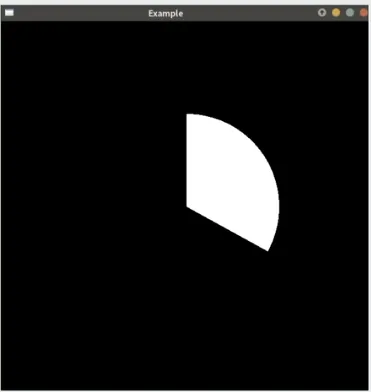

画一个扇形——1/3 个圆

glBegin(GL_TRIANGLES);
constexpr int n = 100;
constexpr float pi = 3.1415926535897f;
float radius = 0.5f;
for(int i = 0; i < n / 3; ++i) {
  float angle = i / (float)n * pi * 2;
  float angle_next = (i + 1) / (float)n * pi * 2;
  glVertex3f(0.0f, 0.0f, 0.0f);
  glVertex3f(radius * sinf(angle), radius * cosf(angle), 0.0f);
  glVertex3f(radius * sinf(angle_next), radius * cosf(angle_next), 0.0f);
}
glEnd();

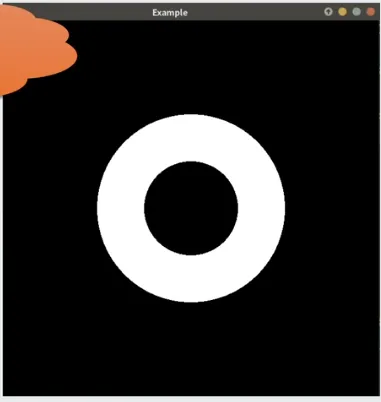

画一个同心圆

用 100 个四边形拼接在一起即可

glBegin(GL_TRIANGLES);
constexpr int n = 100;
constexpr float pi = 3.1415926535897f;
float radius = 0.5f;
float inner_radius = 0.25f;

for(int i = 0; i < n; ++i) {
  float angle = i / (float)n * pi * 2;
  float angle_next = (i + 1) / (float)n * pi * 2;
  glVertex3f(radius * sinf(angle), radius * cosf(angle), 0.0f);
  glVertex3f(radius * sinf(angle_next), radius * cosf(angle_next), 0.0f);
  glVetext3f(inner_radius * sinf(angle), inner_radius * cosf(angle), 0.0f);

  glVertex3f(inner_radius * sinf(angle_next), inner_radius * cosf(angle_next), 0.0f);
  glVertex3f(inner_radius * sinf(angle), inner_radius * cosf(angle), 0.0f);
  glVertex3f(radius * sinf(angle_next), radius * cosf(angle_next), 0.0f);
}

glEnd();

作业

画一下 OpenCV 的 logo 吧！

答案

static void paint_sector(int start, int end, float x, float y) {

    constexpr float pi = 3.1415926535897f;
    constexpr int n = 100;
    float radius = 0.4f;
    float inner_radius = 0.15f;

    for (; start < end; ++start) {
        float angle = start / (float)n * pi * 2;
        float angle_next = (start + 1) / (float)n * pi * 2;
        glVertex3f(radius * sinf(angle) + x, radius * cosf(angle) + y, 0.0f);
        glVertex3f(radius * sinf(angle_next) + x, radius * cosf(angle_next) + y, 0.0f);
        glVertex3f(inner_radius * sinf(angle) + x, inner_radius * cosf(angle) + y, 0.0f);

        glVertex3f(inner_radius * sinf(angle_next) + x, inner_radius * cosf(angle_next) + y, 0.0f);
        glVertex3f(inner_radius * sinf(angle) + x, inner_radius * cosf(angle) + y, 0.0f);
        glVertex3f(radius * sinf(angle_next) + x, radius * cosf(angle_next) + y, 0.0f);
    }
}

static void render() {
    glBegin(GL_TRIANGLES);
    glColor3f(1.0f, 0.0f, 0.0f);

    paint_sector(60, 100, 0.0f, 0.35f);
    paint_sector(0, 40, 0.0f, 0.35f);

    glColor3f(0.0f, 0.0f, 1.0f);
    paint_sector(10, 50, 0.515f, -0.4f);
    paint_sector(50, 90, 0.515f, -0.4f);

    glColor3f(0.0f, 1.0f, 0.0f);
    paint_sector(0, 10, -0.515f, -0.4f);
    paint_sector(25, 100, -0.515f, -0.4f);

    CHECK_GL(glEnd());
}
